實現鏡湖3D鳥瞰圖展示、水質保障系統展示、水循環系統展示、水質監測系統展示、氣象站監測系統展示、工程運行系統展示、安全監測系統展示等3D場景制作可以隨意操作轉動視角，實現移動、旋轉、縮放功能。針對北運河鏡湖項目整體場景（含項目整體鳥瞰、水質保障系統展示、水循環系統展示、水質監測系統展示、氣象站監測系統展示、工程運行系統展示、安全監測系統展示）3D建模、模型貼圖材質制作（光效／質感／元素）、場景動態制作（三維元素動畫／動效）、場景模型渲染及動畫場景材質合成。 智慧水利三維可視化功能描述

---

1. 以項目中心為軸心，通過3D交互技術，可以實現視角隨意操作轉動，視角拉近拉遠。實現目的為無死角觀看項目三維模擬場景。視角功能設計：該模塊要模擬第一人稱視角。模塊讀取鼠標輸入，將鼠標的移動映射為視角的轉動。為了使視角的轉動平滑流暢，通常將視角的轉動方向與鼠標移動的方向保持一致。
2. 攝像視角設計：第一人稱視角就是模擬人在現實世界中雙眼的觀察方式。在Unity3D中，就是控制攝像機上下左右任意觀察。鼠標是一個二維輸入設備，它的移動可以分解為水平方向上的變化量和豎直方向上的變化量，記為（x，y）。攝像機的朝向可以分解為繞世界坐標系XYZ三軸旋轉的角度。鼠標移動時，用水平方向上的分量x改變攝像機繞Y軸選擇的角度，用豎直方向上的分量y改變攝像機繞X軸旋轉的角度，這樣就可以模擬頭部的觀察角度。視角漫游設計：相機漫游（自動漫游和自主漫游），美術設計相機切換過渡效果+編程。
3.  泵站數據可視化及漫游展示：

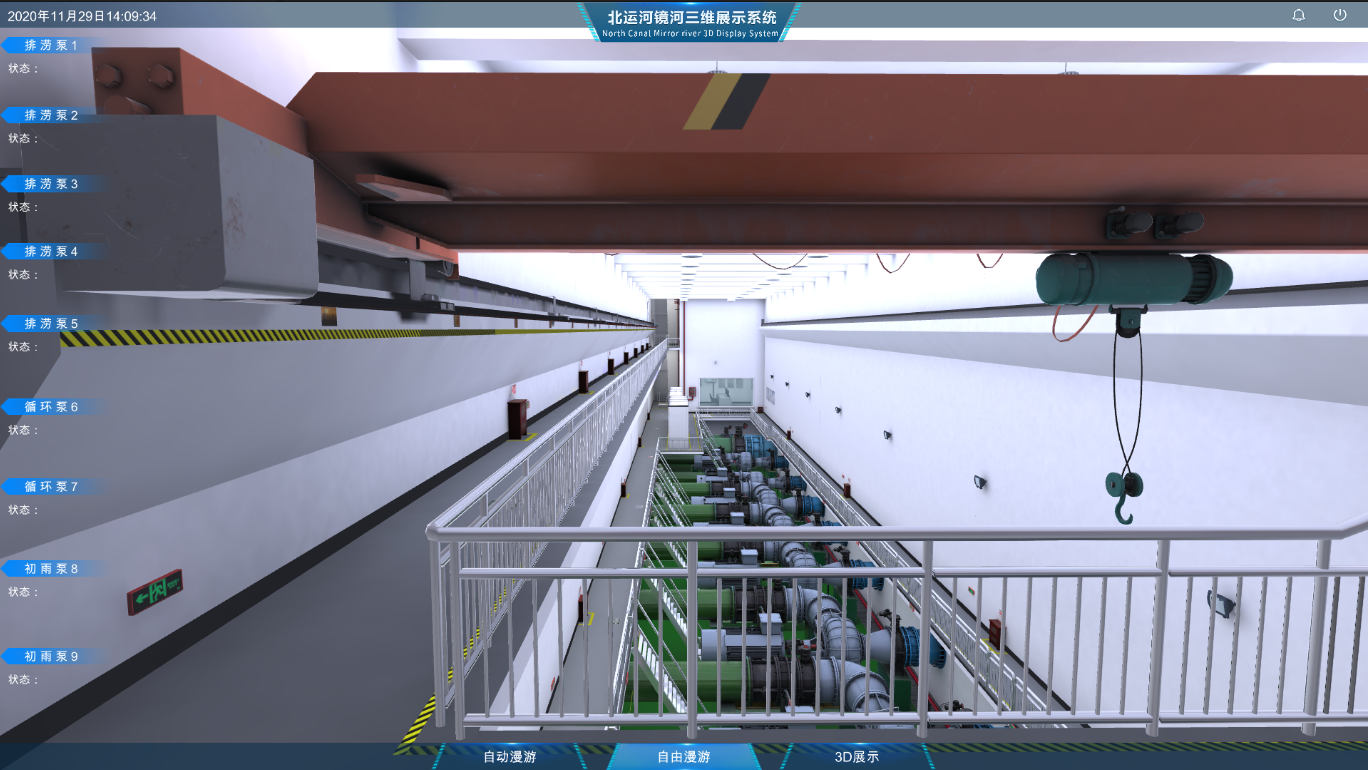

            1）、實現泵站3D漫游展示，漫游過程中，自動暫停漫游或者手動暫停，第一人稱行走過程中，點擊相應區域，顯示對應信息或者設備介紹或相關的實時數據；第一人稱行走在場景中或者鳥瞰整個項目，點擊切換至相應區域互動漫游。第一人稱、第三人稱交互漫游。第一人稱模式下，模擬人的視角和移動方式第三人稱模式下，可方便的對泵站整體布局進行快速瀏覽、查看；
            2）、全屏與普通模式互相切換，可支持步行等多種模式漫游。手動3D漫游主要依靠鍵盤A、W、S、D鍵來前后左右漫游（鼠標控制方向）或觸摸屏或終端實時交互觸控方式；
            3）、3D漫游體驗時候，小地圖實時顯示對應的漫游點所在位置，快速定位操作者在場景中的位置與區域（信息搜索功能）；漫游走動，小地圖對應亮點位置一起變化。
            4）、3D虛擬展示各個單個場景下的真實數據精細化展現，通過小地圖或UI界面功能快速切換到泵站內各工作區間，根據用戶的提供的水處理流程布局，通過廠房小地圖或UI界面功能，用戶可以自由切換到泵站內對應的水泵的位置；
           5）實現自動播放水泵、水處理流程、加藥設備等相關3D信息，設計一條固定的攝像機漫游路徑查看生產線工藝流程，并提供解說導游功能，用戶便可以查看所在體驗區域的工藝流程。在實時3D模擬展示及自動播放功能的模式，可以隨意切換二者的展示狀態。
三維鳥瞰交互展示設計

---

鏡湖3D鳥瞰主要對實際鏡湖采用3D建模技術虛擬展示鏡湖整體的3D效果、鏡湖主體布局以及泵站周邊環； 使用鳥瞰角度整體展示主體風貌，可點擊泵站或重要的建筑物體進行單獨展示，正（下）側設置系統主要板塊的3D按鈕，呈直線排列順序?yàn)檎w鳥瞰、3D漫游、工藝展示及操作指南； 整體湖區3D建模（含水系周邊環境、路網、在湖區重點的閘區與涵洞、水源井、泵站、建筑體等）。實現與自動監測系統數據的實時交互與展示。詳細設計如下：        2.1、通過3DsMax建模軟件，將鏡湖整體、泵站區域及周邊（不重點建筑體用水晶體替代）三維場景3D建模，表面采用貼圖進行呈現，采用純3D建模，將場景的實時還原出該場景的樣貌。Shader材質的設置，綁定給3D對象。照片取圖后采用PS進行P圖，P圖后導入3D模型。MAX中放置燈光，進行天光渲染，輸出帶lightmap的模型。在Unity3D軟件中進行場景烘焙及輸出等工作。
       2.2、根據項目實際狀態，進行場景建模與制作。場景分為幾個場景來展示。每個場景都分別制作，包括鏡湖走向、地面，道路，建筑，景觀等重點建筑體（由甲方指定）。
模型效果在3ds max下與在Unity3D下的，由于渲染不同，效果差距非常大，要優化到和諧絢麗。要求制作過程中要充分考慮b/s架構的要求，在保證效果基礎上，讓模型與貼圖盡量下。這方面有許多需要反復優化的地方。
      2.3、三維場景優化：為了實現b/s模式，需要數據包要盡量的小，初始數據包要特別小，用戶體驗才能足夠好。這就需要在場景制作，動態制作、多媒體制作的過程中，充分考慮數據量大小問題，在數據量、制作方式與效果之間取得折中。比如，一棟樓的模型，為了效果好，可以模型非常復雜，貼圖特別精美，這就導致了數據包巨大。因此應考慮模型簡化，或者模型采用幾個簡單模型的堆疊；貼圖應考慮用一層的貼圖進行重復，或者動態加載。同時，模型的簡化會要求貼圖高質量。動態加載減少了初始數據量，但是事實上需要下載簡單貼圖與復雜貼圖，總數據量更大，而且動態加載過程要是沒有控制好會導致用戶感覺差。因此這之間要有模型、貼圖、采取的技術路線之間的平衡。
    2.4、ui界面及特效視覺設計：
        2.4.1）、界面交互ui設計（界面設計）設計簡潔、現代、具有高科技感的界面、鳥瞰功能及操作簡單；（內含數據可視化ui設計）
        2.4.2）、UI各種按鈕的點擊音效、背景音樂，針對不同的場景，配以不同的音樂來營造氛圍、導游解說配音；
        2.4.3）、在3D場景中，重點設備或區域上方有熱點UI動態提示，點擊其熱點，能快速體驗該區域和設備的空間信息（如實時數據展示等）；
       2.4.4）、文字排版及效果特效等；
       2.4.5）、總體策劃、場景與情節策劃、美術策劃、詳細導游策劃、3D漫游策劃及工藝流程策劃；
       2.4.6)、真實還原設備工作中現實的狀態，在關鍵強調處加上一些超現實的特效，以烘托效果，渲染氣氛；如管道3D透視，直接能展示水流的速度和方向；
數據聯動設計-數字孿生系統

---

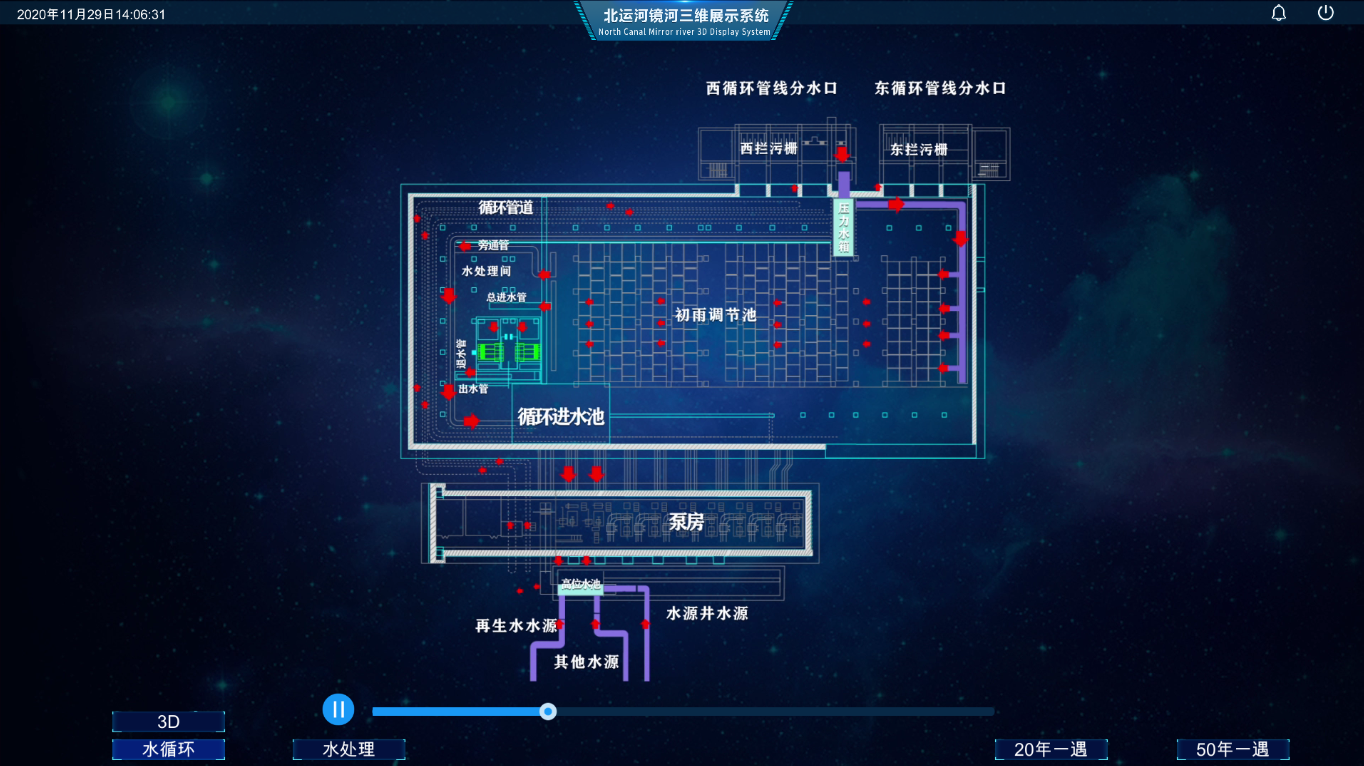

   水質監測系統展示、氣象站監測系統展示、工程運行系統展示、安全監測系統展示，針對接鏡湖水質工程運行展示，包含河道工程、暗涵工程、泵站、節制閘。在3D場景中實時顯示相關信息，其中河道12個溢水口水位、水面積、水體總量，暗涵工程（西暗涵、東1、東2暗涵）水位、庫容（小窗口顯示斷面看高度），泵站展示11個泵的工作狀態、高位水池以及水位、（斷面顯示河道高度，初雨調節斷面展示），節制閘展示開度流量（工作狀態開關、引入北運河水位）。    2D模塊需求分析及系統設計:需求分析，功能設計、交互設計。3D模塊需求分析及系統設計：3D交互功能、3DUI/3DUE、交互與動畫觸發功能設計。定制開發數據接口，定義消息規約。（甲方提供數據源和接口，我方負責在系統中實時接收訂閱并顯示在場景中），單體場景交互展示，設備操作模擬展示等。將代碼、UI文件、特效文件等其他文件（數據源）與3D對象綁定，并實現操作和控制，實現最終的效果。
